Kompaktpanel Grundlagen Elektrotechnik kompakt

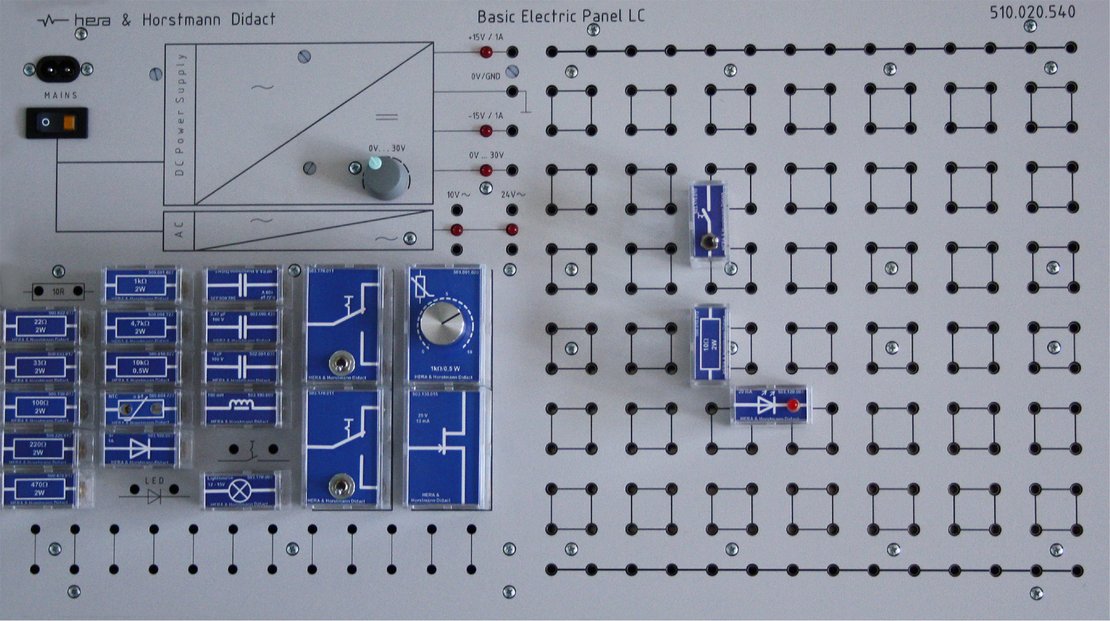

Das Basic Electric Panel LC wurde für die grundsätzliche Einführung in die Elektrotechnik konzipiert.
Auf dem Steckfeld sind 4mm Buchsen im 19mm-Raster für den Versuchsaufbau angeordnet. Jeweils vier Buchsen sind elektrisch leitend miteinander verbunden.
Dieses System bietet die Möglichkeit für einen fast schaltplanidentischen Versuchsaufbau. Verbindungen werden mit 4mm Steckern und Leitungen realisiert.
Alle für den Versuchsaufbau erforderlichen Gleich- und Wechselspannugen sind im Generatorteil auf der linken oberen Seite integriert. Die Spannungsausgänge sind kurzschlussfest ausgelegt.
Inklusiv aller notwenigen Steckmodule die auf der linken unteren Seite gelagert werden können.

• Elektrische Widerstände
• Spannungsquellen
• Wirkungsgrad
• Kenngrößen in der Wechselstromtechnik
• Kondensator im Wechselstromkreis
• Diode
• Transistor

• Labornetzteil: 0...30V, 1A
• Gleichspannung: +/- 15V, 1A (+/- 5%); 0...30V, 1A
• Wechselspannung: 10V, 100mA; 24V, 100mA

9x Widerstände
1x NTC
3x Kondensator
1x Spule
1x Diode
1x Leuchtdiode
1x Potentiometer
1x Transistor
1x Kippschalter
1x Umschalter
1x Lampe
