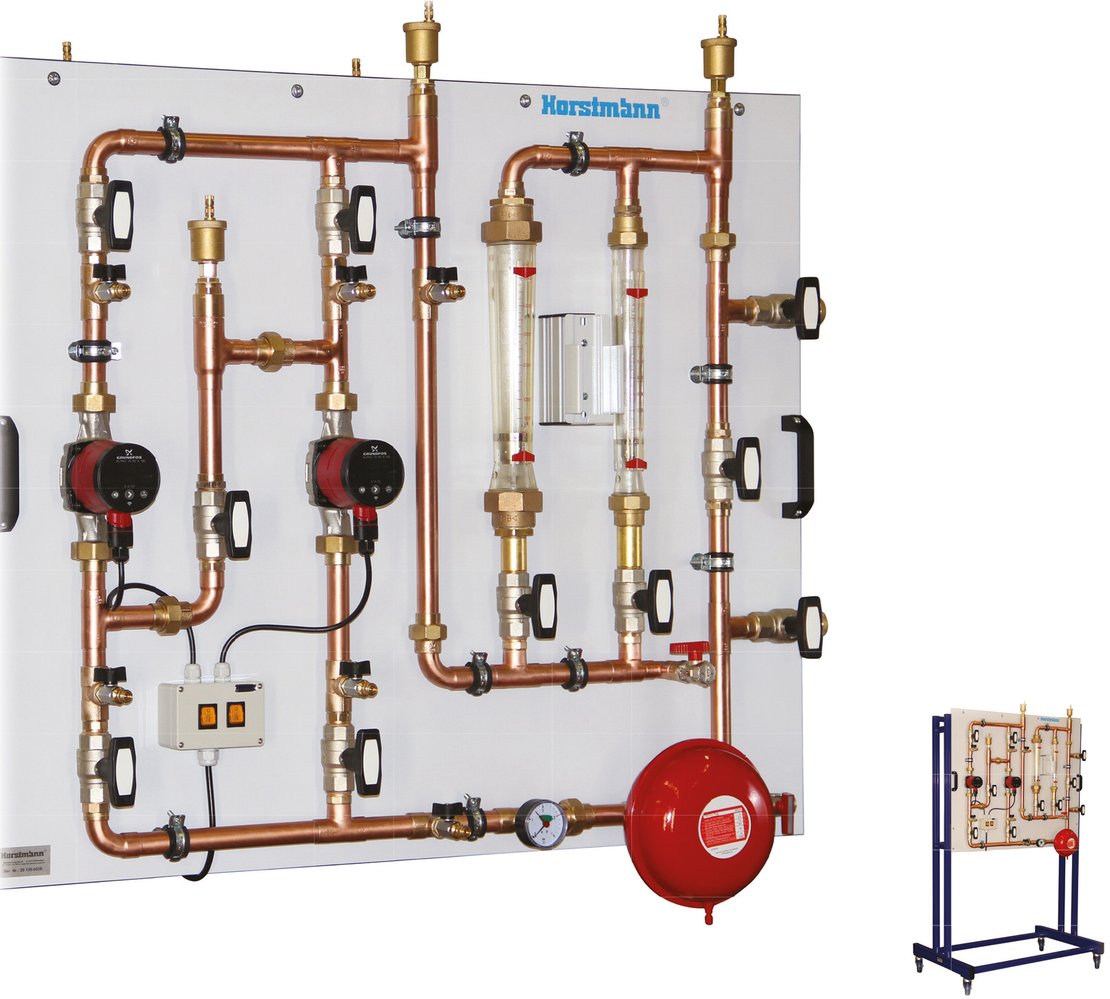

Versuchseinheit Pumpentechnik

Die Versuchseinheit Pumpentechnik ist die ideale Basis rund um das Thema „Druckverhältnisse im Heizungskreis“. Differenzdrücke und Volumenströme im Einzel- oder Doppelpumpenbetrieb bei Reihen- oder Parallelschaltung können durch praktische Versuche ermittelt werden. Die Versuchseinheit stützt sich dabei auf analoge Meßtechnik. Anlagenkennlinien, Pumpenkennlinien und Betriebspunkte sowie Zusammenhänge und Erkenntnisse werden erarbeitet. Mögliche Differenzen und deren Ursachen zwischen Theorie und Praxis werden plausibel.

Ausstattung / Merkmale:

• HE-Umwälzpumpen
• Schwebekörper-Durchfl ussmesser
• Halterung für digitales Differenzdruckmanometer

Lerninhalte / Übungen:

• Pumpenkennlinien
• Rohrnetzkennlinien
• Betriebspunkt / Betriebspunktverschiebung im System
• Einzel- und Doppelpumpenbetrieb
• Reihen- und Parallelschaltung von Pumpen
• Dimensionierung und Auslegung von Umwälzpumpen
• physikalisch bedingte Einsatz- und Systemgrenzen

Technische Daten:

• Abmessungen ca. 1200 x 1000mm (BxH).
• Gewicht ca. 50kg.
• Spannungsversorgung: 230V AC

 Produktdatenblatt
