Kompaktmodell Photovoltaik - RE-BASICS-Netz

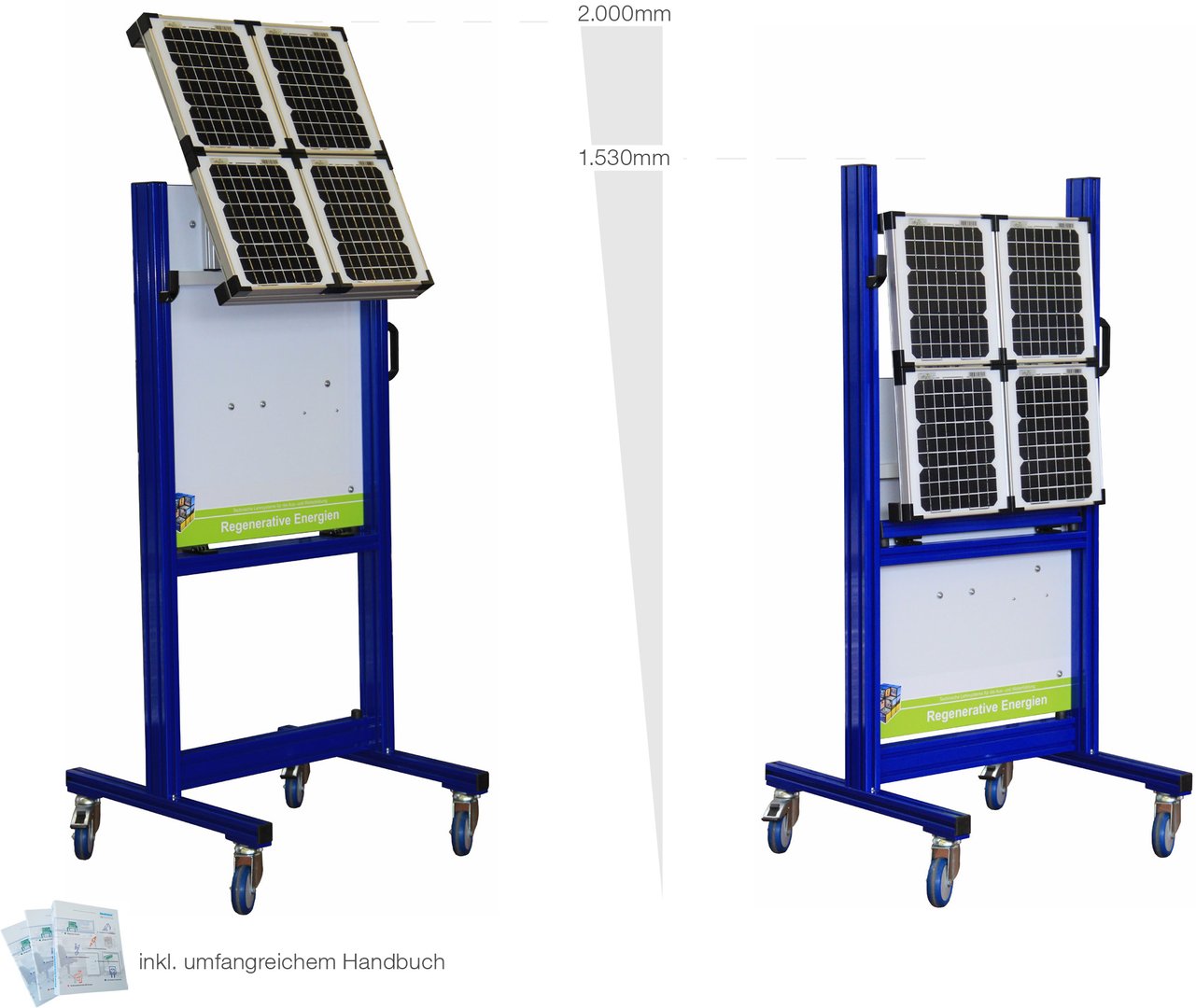

Mit diesem Modell kann der Auszubildende die Funktionsweise einer Photovoltaikanlage im Netzparallelbetrieb kennenlernen.
Der Solargenerator besteht aus 4 monokristalinen PV-Panel mit jeweils 10W Leistung und kann direkt im Sonnenlicht wie auch über eine optionale Simulationsbeleuchtung betrieben werden.
Durch den kompakten aber übersichtliche Aufbau des Modells ist eine individuelle Nutzung sowohl im theoretischen wie auch im praktischen Unterricht möglich.
Integrierte, direktanzeigende Messgeräte für Spannung und Strom (Generator/Verbraucher) ermöglichen die Ermittlung der spezifischen Kenngrößen mit einer hohen Wiederholgenauigkeit.
Kompakte Abmessungen und das robuste, höhenverstellbare Gestell machen das Modell flexibel für den Einsatz im Theorie- und Praxisbereich.

Lerninhalte / Übungen:

  • Allgemeine Informationen zu Photovoltaikanlagen
  • Bauteile einer Netzparallelanlage erkennen und be zeichnen
  • Aufbau, Funktion und Wirkungsweise der Komponenten verstehen und beschreiben
  • Anlagenspezifische Kenngrößen erarbeiten und werten
  • Ertragsoptimierende Systemvariablen ermitteln
  • Funktion von Sicherheits- und Regeleinrichtungen
  • Inbetriebnahme und Übergabe von Photovoltaikanlagen
  • Netzparallelbetrieb
  • u.v.m.

Technische Daten:

  • Abmessungen ca. 700 x 710 x 2100 / 1670mm (BxTxH)
  • Gewicht ca. 50kg
  • Elektroanschluss Schuko 230V AC
  • PV-Modul : 4x 10W, monokristallin, +-5%
  • Einspeisewechselrichter :



Produktdatenblatt

Kompaktmodell Photovoltaik - RE-BASICS-Netz
770.303.100 Kompaktmodell Photovoltaik RE-basics-Netz
770.304.000 Beleuchtungseinheit RE-Indoor (4x400W)
778.001.010 Abdeckhaube für BASICS-Modelle
