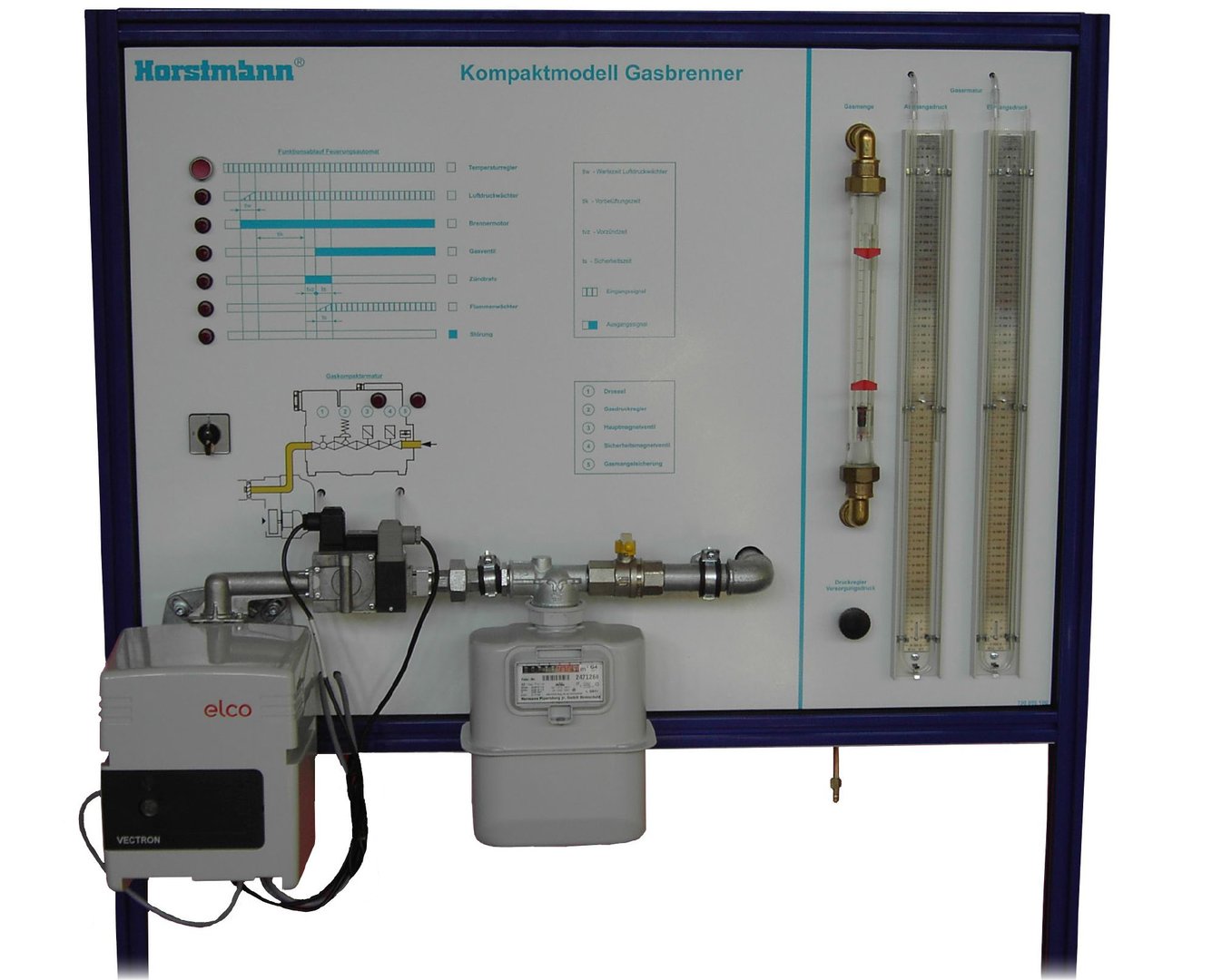

Kompaktmodell Gasgebläsebrenner
Überwachungseinrichtungen bei Gasbrennern sorgen für einen sicherne Start, sicheren Betrieb und im Falle einer Störung für ein sicheres Abschalten. Feuerungsautomaten haben hierbei einen bestimmten festgelegten Programmablauf.
Während früher dieser Ablauf noch mit Nockenwalzen realisiert wurde kommen heute nur noch elektronische Steuergeräte zum Einsatz.
Mit diesem Modell wird der Funktionsablauf bei Gasgebläsebrennern und die Ablauffolge bei Feuerungsautomaten demonstriert und geschult. Von der Wärmeanforderung bís zum störungsfreien Betrieb können alle Situationen nachvollzugen werden.
Weiter können Einstellungen am Brenner vorgenommen, Druckverhältnisse und Volumenstrom gemessen werden. Begriffe wie Luftmangel oder Gasmangel und deren Auswirkungen werden plausibel.
Dabei wird das Lehrmodell für einen sicheren Betrieb nicht mit Brenngas, sondern mit Druckluft versorgt.
Lerninhalte / Übungen:
- Funktionsablauf bei Gasgebläsebrenner
- Programmablauf Feuerungsautomat
- Einstellarbeiten und Wartungsarbeiten am Simulationsbrenner (Originalbauteile)
- Umgang mit Gebläsebrennern lehren und festigen
- Fehlerquellen schnell erkennen
Ausstattung / Merkmale:
- sicherer Betrieb durch Druckluftversorgung
- kein Heizkessel, kein Abgasanschluss erforderlich
- Visualisierung der Programmabläufe
Technische Daten:
- Abmessungen ca. 1250x760x1700mm (BxTxH).
- Spannungsversorgung 230V AC.
- Gewicht ca. 90kg
- Druckluftanschluss
730.055.100 | Kompaktmodell Gasgebläsebrenner |
