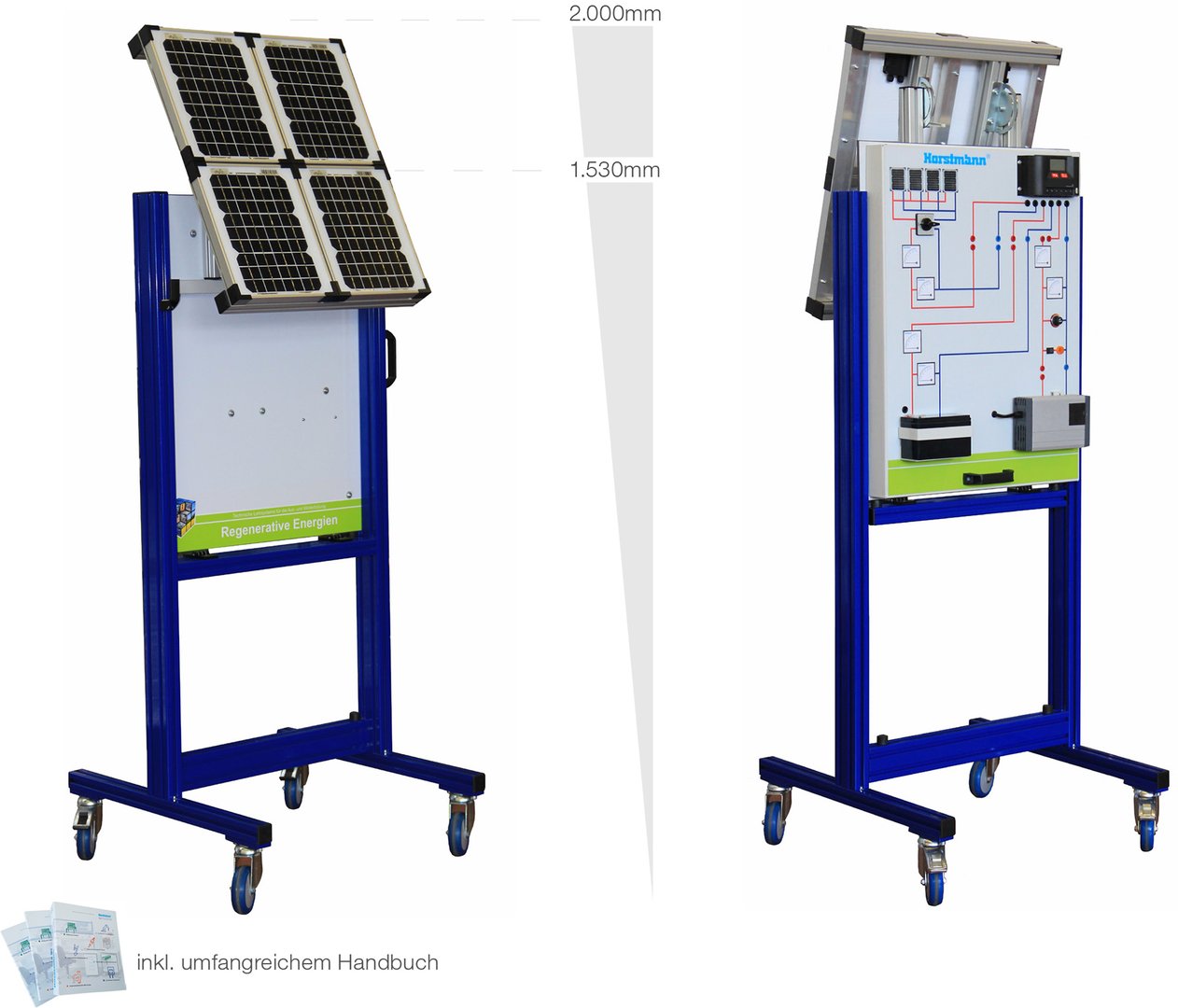

Kompaktmodell Photovoltaik - RE-BASICS-Insel
Mit diesem Modell kann der Auszubildende die Funktionsweise einer Photovoltaikanlage als Inselanlage kennenlernen.
Der Solargenerator besteht aus 4 monokristalinen PV-Panel mit jeweils 10W Leistung und kann direkt im Sonnenlicht wie auch über eine optionale Simulationsbeleuchtung betrieben werden.
Durch den kompakten aber übersichtliche Aufbau des Modells ist eine individuelle Nutzung sowohl im theoretischen wie auch im praktischen Unterricht möglich.
Integrierte, direktanzeigende Messgeräte für Spannung und Strom (Generator/Akku/Verbraucher) ermöglichen die Ermittlung der spezifischen Kenngrößen mit einer hohen Wiederholgenauigkeit.
Mit dem optionalen Lastpoti kann die Kennlinie des Solargenerators ermittelt werden.
Kompakte Abmessungen und das robuste, höhenverstellbare Gestell machen das Modell flexibel für den Einsatz im Theorie- und Praxisbereich.
Lerninhalte / Übungen:
- Allgemeine Informationen zu Photovoltaikanlagen
- Bauteile einer Inselanlage erkennen und bezeichnen
- Aufbau, Funktion und Wirkungsweise der Komponenten verstehen und beschreiben
- Anlagenspezifische Kenngrößen erarbeiten und werten
- Ertragsoptimierende Systemvariablen ermitteln
- Funktion von Sicherheits- und Regeleinrichtungen
- Inbetriebnahme und Übergabe von Inselanlagen
- u.v.m.
Technische Daten:
- Abmessungen ca. 700 x 710 x 2100 / 1670mm (BxTxH)
- Gewicht ca. 50kg
- PV-Modul : 4x 10W, monokristallin, +-5%
- Akku : Blei-Gel-Akku 12V 7Ah Lead-Acid
- Laderegler : Grafik-LCD-Display, integr. Datenlogger, PWM-Regelung, Überladeschutz, Tiefentladeschutz,
- u.v.m.
770.303.000 | Kompaktmodell Photovoltaik RE-basics-Insel |
770.304.000 | Beleuchtungseinheit RE-Indoor (4x400W) |
770.303.010 | Modul Lastpoti zur Ermittlung der Modulkennlinie |
778.001.010 | Abdeckhaube für BASICS-Modelle |
