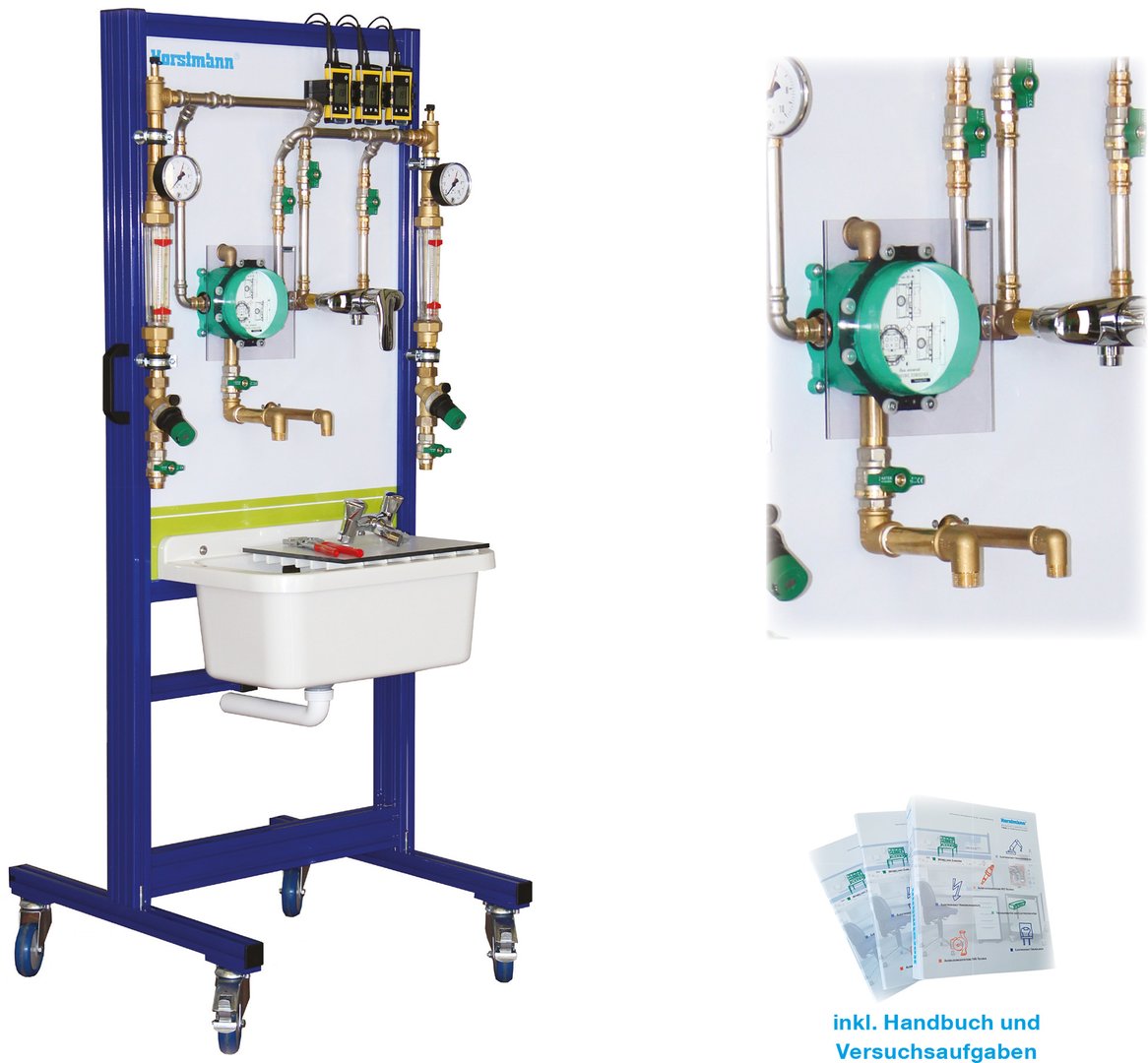

Kompaktmodell Armaturenprüfung-BASICS

Mit dieser Versuchseinheit können unterschiedliche Sanitär-Auslaufarmaturen hinsichtlich ihrer spezifischen Armaturenkennlinie untersucht werden. Der Zusammenhang von (verfügbarem) Anschlussdruck und (nutzbarem) Durchfluss wird erkenntlich, Kennlinienformen werden sichtbar.
An der Vesuchseinheit können Aufputz-Armaturen mit unterschiedlichem Stichmass, sowie Waschtischarmaturen montiert werden. Dabei können Standardarmaturen, Selbstschlussarmaturen oder elektronische (berührungslose) Armaturen gewählt werden.
Analoge Anzeigen für Temperaturen, Druck und Volumenstrom sind in das Gehäuse integriert. Die Drücke für Kalt- und Warmwasser können eingestellt werden.
Der Prüfstand benötigt neben Kaltwasser eine Warmwasserversorgung mit 60°C.

Lerninhalte / Übungen:

• Armaturen hinsichtlich Bauform, Bedienung und Verwendung unterscheiden
• Bauteile erkennen, Funktion beschreiben
• Zusammenhang von Fließdruck und Volumenstrom durch praktische Versuche erkennen
• Regelverhalten von Mischarmaturen durch praktische Versuche erkennen
• Armaturenkennlinien untersuchen

Technische Daten:

• Abmessungen ca. 700 x 710 x 1760mm (BxTxH)
• Gewicht ca. 50kg
• Kaltwasseranschluss DN20 3/4“
• Warmwasseranschluss DN20 3/4“
• Abwasseranschluss DN50

Produktdatenblatt
