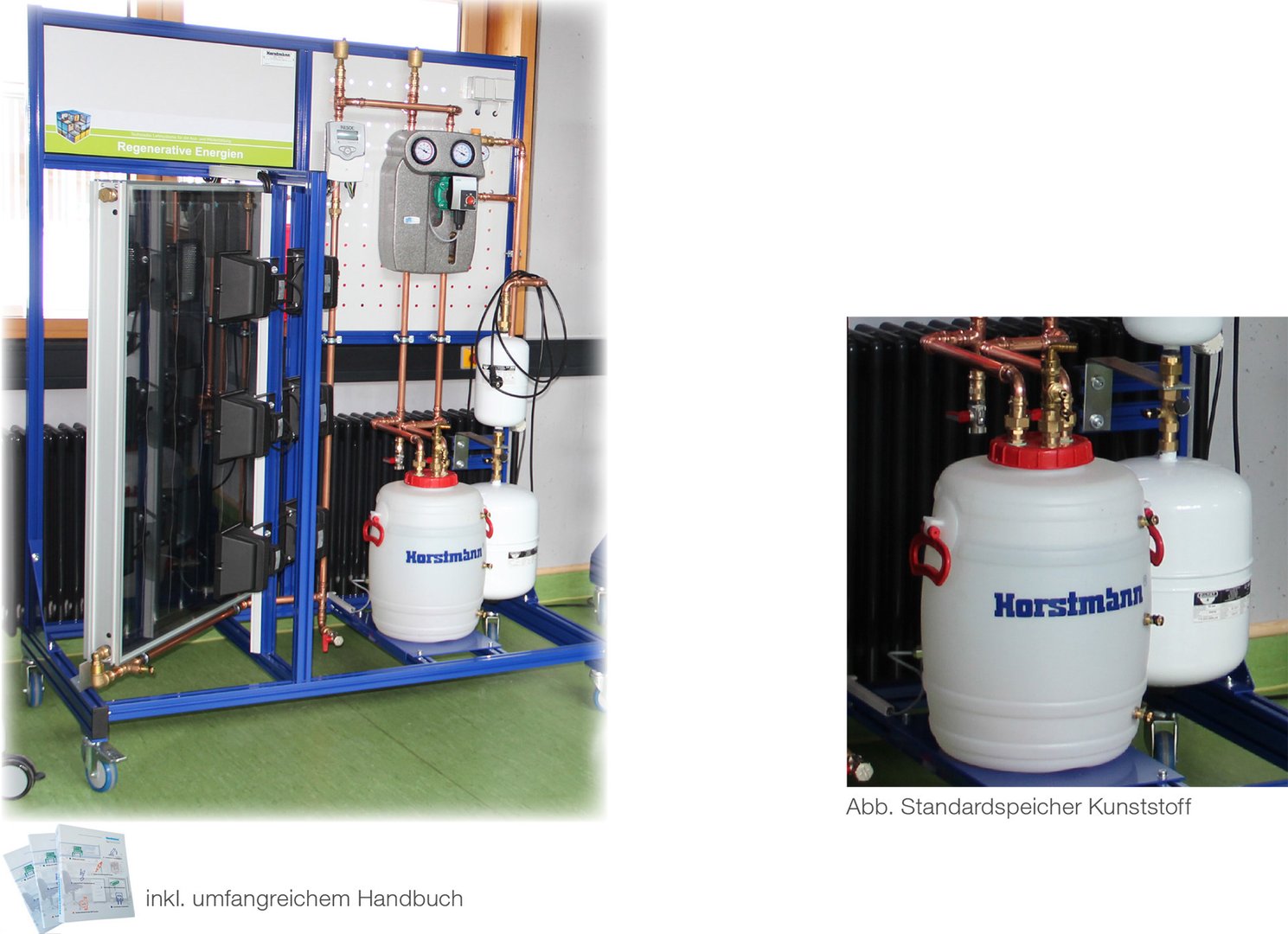

Kompaktmodell Thermische Solaranlage

Mit diesem Model kann Aufbau und Funktion einer thermischen Solaranlage zur Brauchwasserbereitung vermittelt, sowie die Einstellung, Justierung und Inbetriebnahme trainiert werden.
Der konsequente Einsatz von Originalbauteilen garantiert jederzeit den Bezug auf die Praxis.
Zur Erfassung der Messgrößen wie Kollektorvorlauf, Kollektorrücklauf, Speichertemperatur und Systemdruck sind bereits Messstutzen bzw. Öffnungen an den relevanten Stellen integriert. Mit vorhandenen bzw. optional erhältlichen Messgeräten können die Daten erfasst und mit den Herstellerangaben verglichen werden.
Die Anlage wird mittels einer Differenztemperaturregelung betrieben. Um das Modell unabhängig von Wetter und Tageszeit zu betreiben, kann es optional mit einer Bestrahlungseinheit ausgerüstet werden.
Standardmäßig ist das Modell mit einem angepasstem Kunststoffspeicher und Beleuchtungseinheit ausgestattet. Auf Wunsch ist ein Brauchwasserspeicher mit ca. 50ltr. Inhalt sowie ein Edelstahl-Spezialspeicher mit ca. 30ltr. Inhalt und integrierter Schichtungsmessung erhältlich.

Lerninhalte / Übungen:

  • Planen und berechnen einer Thermischen Solaranlage
  • Ausarbeiten einer Übergabecheckliste mit nachfolgender Durchführung am Modell.
  • Ausarbeiten von Argumentationshilfen für das Kundengespräch.
  • Prüfung und Wartung an der Modellanlage durchführen.
  • Bauteile einer Solaranlage erkennen und beschreiben
  • Aufbau, Funktion und Wirkungsweise der Komponenten verstehen und beschreiben.
  • Gerätespezifische Kenngrößen erarbeiten und werten (Kollektorleistung/Wirkungsgrad/Schichtung/etc.).
  • Regelung / Steuerung einer Thermischen Solaranlage.

Technische Daten:

  • Abmessungen : ca. 1500 x 800 x 1900mm (BxTxH)
  • Gewicht : ca. 105kg
  • Elektroanschluss Schuko 230V16A
  • Kaltwasser/Abwasser (füllen/entleeren)

Kollektor :

  • • Bauart : Flachkollektor hochselektiv beschichtet
  • Fläche : ca. 1,1m²
  • Rahmen : Aluminium eloxiert
  • Neigung nicht verstellbar!

Regelung :

  • Temperaturdifferenzregelung mit stufenloser Pumpenansteuerung
  • Speicherfühler mit 5m Anschlußleitung

Pumpe :

  • Hocheffizienzpumpe Fabr. WILO/Grundfos max. 20W

Bestrahlungseinheit :

  • 6x Halogenstrahler á 400W, schaltbar



Produktdatenblatt

Thermische Solaranlage
770.106.300 Kompaktmodell thermische Solaranlage
770.106.006 Speicher 50ltr.
770.106.007 Spezialspeicher mit Schichtungsmessung
770.106.010 Messgerätesatz digital
770.106.011 Servicekoffer Solar
770.106.012 Füll- und Spülgerät
